機械滑臺是一種精密的自動化設備的傳動部件。在機械滑臺的設計、生產過程中，都要制作機械滑臺的結構原理圖。通過機械滑臺原理圖，機械工程師可以更加直觀的把機械滑臺的功能特點表達出來，也方便團隊間的相互探討交流。下面我們來了解下機械滑臺的制作過程和結構原理。

機械滑臺在制作過程中，那些與有原材料轉變?yōu)楫a品直接相關的過程稱為工藝過程。它包括毛坯制造、零件加工、熱處理、質量檢驗和機器裝配等。而為機械滑臺工藝過程正常進行所需要的刀具、夾具制造，機床調整維修等則屬于輔助過程。在工藝過程中，以機械加工方法

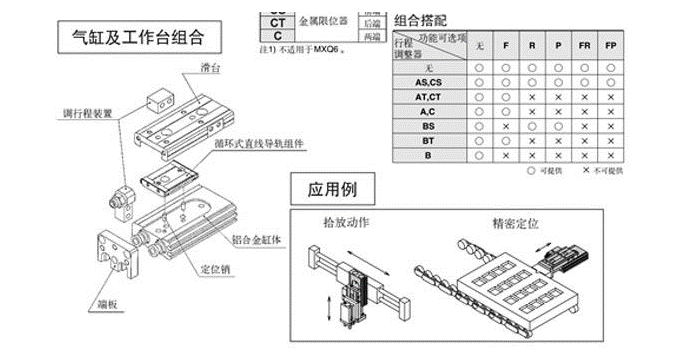

機械滑臺結構原理：將固定好的模具上的氣缸輸入壓縮空氣，導向桿受到一端氣缸的推動，向相對的另一方向推動，推動的行程取決于導向桿的長度。機械滑臺氣缸一般作為精密儀器的搬運輸送,精度比較高。導桿氣缸耐橫向負載能力強。根據工作所需力的大小來確定活塞桿上的推力和拉力。由此來選擇氣缸時應使氣缸的輸出力稍有余量。若缸徑選小了，輸出力不夠，氣缸不能正常工作；但缸徑過大，不僅使設備笨重、成本高，同時耗氣量增大，造成能源浪費。在夾具設計時，應盡量采用增力機構，以減少氣缸的尺寸。機械滑臺原理圖如下。
